Правильный расчёт параметров гидроцилиндра — основа надёжной работы любой гидравлической системы. Ошибки на этапе проектирования приводят к преждевременному выходу оборудования из строя, перерасходу энергии и простоям производства. При выборе гидроцилиндра важно учитывать не только усилие и ход штока, но и особенности конкретного применения. В интернет-магазине гидравлики АРИС в Москве представлен широкий ассортимент гидроцилиндров для различных задач — от промышленного оборудования до спецтехники, а специалисты помогут подобрать оптимальное решение под конкретные требования.
Эта статья поможет инженерам и технологам разобраться в методике расчёта основных параметров гидроцилиндров, избежать типичных ошибок и выбрать оборудование, которое прослужит долгие годы.
Основы расчёта усилия гидроцилиндра
Формула расчёта усилия при выдвижении штока
Теоретическое усилие гидроцилиндра зависит от рабочего давления и эффективной площади поршня. Базовая формула расчёта:
F = P × S × η
Где:
- F — усилие на штоке (Н или кгс)
- P — рабочее давление (МПа или бар)
- S — эффективная площадь поршня (см²)
- η — КПД гидроцилиндра (0,85-0,95)
Эффективная площадь поршня для хода выдвижения: S = π × D² / 4
Для хода втягивания штока площадь уменьшается: S = π × (D² - d²) / 4
Где:
- D — диаметр поршня (см)
- d — диаметр штока (см)
Практический пример расчёта №1
Исходные данные:
- Диаметр поршня: 100 мм (10 см)
- Диаметр штока: 50 мм (5 см)
- Рабочее давление: 160 бар (16 МПа)
- КПД: 0,9
Расчёт усилия выдвижения:
- S = 3,14 × 10² / 4 = 78,5 см²
- F = 16 × 78,5 × 0,9 = 1130 кгс (≈11,1 кН)
Расчёт усилия втягивания:
- S = 3,14 × (10² - 5²) / 4 = 58,9 см²
- F = 16 × 58,9 × 0,9 = 848 кгс (≈8,3 кН)
Факторы, снижающие реальное усилие
| Фактор | Влияние на усилие | Коэффициент потерь |
|---|---|---|
| Трение уплотнений | Постоянное | 5-10% |
| Гидравлическое сопротивление | Зависит от скорости | 3-7% |
| Утечки через уплотнения | Растёт с износом | 2-5% |
| Температурные деформации | При +60°C и выше | 3-8% |
| Загрязнение жидкости | Абразивный износ | 5-15% |
?? ВАЖНО ЗНАТЬ: Всегда закладывайте запас по усилию 15-25% от расчётного значения для компенсации износа и нестандартных режимов работы.
Определение хода штока и габаритных размеров
Методика расчёта хода гидроцилиндра
Ход штока определяется исходя из технологических требований механизма. Ключевые параметры:
Базовые требования:
- Рабочий ход — перемещение для выполнения операции
- Конструктивный запас — 5-10% от рабочего хода
- Буферная зона — 10-15 мм с каждой стороны для торможения
Формула полного хода: L = Lраб + 2 × Lбуф + Lзап
Где:
- Lраб — рабочий ход (мм)
- Lбуф — буферная зона (10-15 мм)
- Lзап — конструктивный запас (5-10% от Lраб)
Соотношение хода и диаметров по ГОСТ 16514-96
Рекомендуемые пропорции:
- Отношение хода к диаметру поршня: 10:1 — 40:1
- Отношение диаметра штока к поршню: 0,4 — 0,7
- Максимальная длина штока без опоры: не более 20 диаметров
Таблица стандартных типоразмеров:
| Диаметр поршня (мм) | Диаметр штока (мм) | Рекомендуемый ход (мм) | Область применения |
|---|---|---|---|
| 40-63 | 20-32 | 100-500 | Лёгкое оборудование |
| 80-100 | 40-56 | 200-1000 | Станки, прессы |
| 125-160 | 70-90 | 500-2000 | Спецтехника |
| 200-250 | 110-140 | 1000-3000 | Тяжёлое оборудование |
Практический пример расчёта №2: подъёмник
Задача: Рассчитать гидроцилиндр для подъёмной платформы
Исходные данные:
- Масса груза: 5000 кг
- Высота подъёма: 1500 мм
- Рабочее давление: 200 бар
- Количество цилиндров: 2 шт
Расчёт:
- Усилие на один цилиндр: F? = (5000 × 1,3) / 2 = 3250 кгс (коэффициент 1,3 — запас)
- Требуемая площадь: S = 3250 / (200 × 0,9) = 18 см²
- Диаметр поршня: D = √(4 × 18 / 3,14) = 4,8 см ≈ 50 мм (ближайший стандарт — 63 мм)
- Полный ход: L = 1500 + 2 × 15 + 75 = 1605 мм (округляем до 1650 мм)
? СОВЕТ ЭКСПЕРТА: При работе с вертикальными нагрузками всегда используйте гидрозамки или контргайки для предотвращения самопроизвольного опускания при разгерметизации системы.
Технические характеристики и типы гидроцилиндров

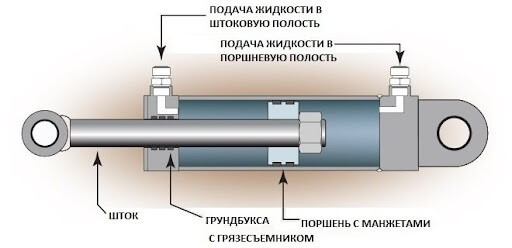

Классификация по конструктивному исполнению
Односторонние (плунжерные):
- Усилие только в одном направлении
- Диапазон давления: 160-320 бар
- Применение: прессы, домкраты, зажимы
- Преимущество: простота конструкции, высокое усилие
Двухсторонние (поршневые):
- Усилие при выдвижении и втягивании
- Диапазон давления: 160-250 бар
- Применение: универсальное оборудование
- Преимущество: возвратно-поступательное движение
Телескопические:
- Многоступенчатое выдвижение
- Диапазон давления: 140-200 бар
- Применение: самосвалы, краны, подъёмники
- Преимущество: большой ход при малых габаритах в сложенном состоянии
Параметры выбора по давлению и скорости
Диапазоны рабочего давления по ГОСТу:
- Низкое давление: 25-100 бар (мобильная техника, сельхозоборудование)
- Среднее давление: 100-200 бар (станки, промышленное оборудование)
- Высокое давление: 200-350 бар (прессы, испытательные стенды)
- Сверхвысокое: 350-700 бар (специальное оборудование)
Скорость штока:
- Медленная: 0,01-0,1 м/с (точное позиционирование)
- Средняя: 0,1-0,5 м/с (стандартные применения)
- Высокая: 0,5-1,5 м/с (быстродействующие механизмы)
Формула расчёта скорости: V = Q / S
Где:
- V — скорость штока (м/с)
- Q — расход жидкости (л/мин)
- S — эффективная площадь (см²)
Материалы и покрытия
Корпус цилиндра:
- Сталь 45 (ГОСТ 1050-2013) — стандартное исполнение
- Сталь 40Х (ГОСТ 4543-2016) — повышенные нагрузки
- Нержавеющая сталь — пищевое производство, химия
Шток:
- Сталь 45 с хромированием (6-20 мкм) — стандарт
- Азотирование — износостойкость
- Индукционная закалка HRC 50-55 — тяжёлые условия
Уплотнения:
- NBR (нитрил) — масла, -40°C до +100°C
- FPM (витон) — химстойкость, -20°C до +200°C
- PTFE (тефлон) — низкое трение, -200°C до +260°C
Области применения и критерии выбора
Отраслевое применение гидроцилиндров
Строительная и дорожная техника:
- Экскаваторы: телескопические цилиндры стрелы (D=140-200 мм, L=2000-4000 мм)
- Бульдозеры: цилиндры отвала (D=100-160 мм, P=250-320 бар)
- Автокраны: выносные опоры (D=80-125 мм, L=500-1500 мм)
Производственное оборудование:
- Прессы: силовые цилиндры (D=200-400 мм, P=320-500 бар)
- Металлообрабатывающие станки: зажимы (D=40-100 мм, P=200-250 бар)
- Литьевые машины: смыкание форм (D=125-250 мм, высокая точность)
Сельскохозяйственная техника:
- Тракторы: навесное оборудование (D=63-100 мм, P=160-200 бар)
- Комбайны: регулировка высоты жатки (D=50-80 мм, датчики положения)
- Погрузчики: ковш и стрела (D=80-125 мм, быстродействие)
Чек-лист выбора гидроцилиндра
Этап 1: Анализ рабочих условий
? Требуемое усилие (с запасом 20-25%)
? Рабочий ход и габаритные ограничения
? Рабочее давление в системе
? Температурный диапазон эксплуатации
? Наличие ударных нагрузок
? Скорость перемещения штока
? Цикличность работы (циклов в час)
Этап 2: Конструктивные особенности
? Тип крепления (проушины, фланец, резьба)
? Материал штока и покрытие
? Тип уплотнений (под рабочую среду)
? Наличие демпфирования хода
? Необходимость датчиков положения
? Класс защиты от внешних факторов
? Совместимость с рабочей жидкостью
Этап 3: Эксплуатационные требования
? Ремонтопригодность и доступность запчастей
? Периодичность обслуживания
? Гарантийный срок производителя
? Соответствие стандартам (ГОСТ, ISO)
? Наличие сертификатов и паспорта
Типичные ошибки при выборе
Недооценка нагрузок:
- ? Выбор по расчётному усилию без запаса
- ? Закладывать коэффициент запаса 1,2-1,5
Игнорирование условий эксплуатации:
- ? Стандартные уплотнения для низких температур
- ? Морозостойкие уплотнения для работы при -40°C
Неправильное крепление:
- ? Жёсткое закрепление без компенсации несоосности
- ? Проушины или шарниры с зазором 0,5-1°
Превышение скорости штока:
- ? Высокая скорость без демпферов
- ? Гидродемпфирование на последних 10-15 мм хода
Особенности монтажа и эксплуатации
Подготовка к установке
Требования к монтажной площадке:
- Плоскостность посадочных мест: не более 0,1 мм на 100 мм длины
- Соосность крепёжных отверстий: допуск ±0,2 мм
- Чистота поверхностей: класс чистоты 14-16 по ГОСТ 2789-73
- Отсутствие забоин и рисок на штоке
Последовательность монтажа:
- Проверка комплектации: паспорт, крепёж, уплотнения
- Визуальный осмотр: отсутствие повреждений, вмятин, коррозии
- Очистка: обезжиривание посадочных мест и штока
- Установка: соблюдение соосности не хуже 0,5°
- Подключение: герметичность штуцеров (момент затяжки по паспорту)
- Заполнение маслом: удаление воздуха через дренажные отверстия
- Пробный запуск: 10-15 циклов без нагрузки
Регламент технического обслуживания
Ежедневный контроль:
- Визуальный осмотр на утечки масла
- Проверка плавности хода штока
- Контроль посторонних шумов
Еженедельное обслуживание:
- Очистка штока от загрязнений
- Проверка затяжки крепёжных элементов
- Контроль уровня масла в системе
Ежемесячная проверка:
- Контроль состояния уплотнений
- Проверка герметичности соединений
- Замер люфтов в узлах крепления
Годовое ТО (или каждые 2000 моточасов):
- Замена рабочей жидкости
- Замена уплотнений штока
- Дефектовка хромового покрытия
- Проверка геометрии штока (биение не более 0,05 мм)
Решение типовых проблем
| Проблема | Возможная причина | Решение |
|---|---|---|
| Подтекание масла по штоку | Износ манжеты | Замена уплотнения, проверка шероховатости штока |
| Рывки при движении | Воздух в системе | Прокачка гидросистемы, проверка всасывающей линии |
| Снижение усилия | Падение давления | Проверка насоса, клапанов, внутренних утечек |
| Перегрев цилиндра | Высокие нагрузки или скорость | Снижение цикличности, установка охладителя |
| Коррозия штока | Нарушение защитного покрытия | Полировка и повторное хромирование |
| Изгиб штока | Превышение допустимой нагрузки | Замена, установка дополнительной опоры |
?? КРИТИЧЕСКИ ВАЖНО: Никогда не эксплуатируйте гидроцилиндр с видимыми повреждениями хромового покрытия штока — это приведёт к быстрому выходу из строя уплотнений и внутренних поверхностей.
Требования безопасности по ГОСТ 12.2.040-79
При монтаже:
- Использование грузоподъёмного оборудования для цилиндров массой более 20 кг
- Стропление в предусмотренных местах
- Запрет работы под поднятым грузом без механической фиксации
При эксплуатации:
- Рабочее давление не выше паспортного
- Защита персонала от возможных траекторий движения штока
- Установка предохранительных клапанов (настройка 1,15-1,25 от рабочего давления)
- Периодический контроль состояния РВД и соединений
Обзор производителей и критерии качества
Ведущие производители гидроцилиндров
Мировые бренды:
- Bosch Rexroth (Германия) — прецизионные цилиндры для станков, давление до 700 бар, ресурс 10+ млн циклов
- Parker Hannifin (США) — широкий ассортимент для мобильной техники, наличие сервисных центров
- Eaton (Ирландия/США) — специализация на тяжёлой технике, гарантия до 3 лет
- Hengli (Китай) — оптимальное соотношение цена/качество, популярны в спецтехнике
Российские производители:
- Гидросила — стандартные цилиндры для сельхозтехники и строительных машин
- ВЗТА — тяжёлые цилиндры для металлургии и прессов
- БелАЗ-ХОЛДИНГ — специализированные решения для карьерной техники
Критерии оценки качества:
- Наличие сертификатов ISO 9001, ГОСТ
- Комплектность документации (паспорт, чертёж, руководство)
- Качество хромирования штока (толщина 15-25 мкм, твёрдость HRC 55-60)
- Применение уплотнений известных брендов (Trelleborg, NOK, Hallite)
- Гарантийный срок не менее 12 месяцев
Где приобрести качественные гидроцилиндры
При выборе поставщика гидравлического оборудования обращайте внимание на ассортимент, наличие технической поддержки и сроки поставки. Интернет-магазин АРИС предлагает широкий выбор гидроцилиндров различных типоразмеров, имеет склад в Москве для оперативной отгрузки и предоставляет консультации по подбору оборудования.
Надёжный поставщик должен обеспечивать:
- Сертифицированную продукцию с паспортами
- Техническую поддержку на этапе подбора
- Гарантийное и постгарантийное обслуживание
- Наличие запасных частей и комплектующих
- Возможность изготовления нестандартных решений
Практический пример №3: модернизация пресса
Задача: Замена устаревших гидроцилиндров на прессе усилием 100 тонн
Исходная ситуация:
- Частые утечки масла
- Снижение усилия на 20%
- Неравномерный ход штока
Проведённый анализ:
- Износ внутренних уплотнений
- Выработка на хромовом покрытии штока
- Несоответствие первоначальных расчётов реальным нагрузкам
Решение:
- Выбор цилиндров с запасом по усилию 25% (вместо 100 тонн — на 125 тонн)
- Диаметр поршня увеличен с 200 до 225 мм
- Применение уплотнений из витона для высоких температур
- Установка датчиков положения для контроля хода
- Монтаж гидроаккумуляторов для сглаживания пиковых нагрузок
Результат: Стабильная работа в течение 3 лет без ремонтов, снижение простоев на 80%.
? СОВЕТ ЭКСПЕРТА: При модернизации оборудования всегда проверяйте совместимость новых гидроцилиндров с существующей гидростанцией по расходу и давлению. Недостаточная производительность насоса приведёт к снижению скорости работы.
Заключение: практические рекомендации
Ключевые выводы
Правильный расчёт усилия и хода гидроцилиндра — это основа долговечной и безопасной эксплуатации гидравлической системы. Следование инженерным методикам и учёт реальных условий работы позволяют избежать 90% типичных проблем.
Что важно запомнить:
- Всегда закладывайте запас по усилию 20-25% от расчётного
- Выбирайте диаметры штока и поршня согласно стандартным соотношениям
- Учитывайте КПД гидроцилиндра (0,85-0,95) в расчётах
- Проверяйте совместимость материалов уплотнений с рабочей жидкостью
- Не превышайте рекомендуемое соотношение длины штока к диаметру (20:1 без опоры)
Пошаговый план действий
Для правильного выбора гидроцилиндра:
- Рассчитайте требуемое усилие с учётом всех нагрузок и запаса
- Определите необходимый ход с буферными зонами
- Выберите стандартный типоразмер из каталогов производителей
- Проверьте соответствие давления в системе паспортным данным цилиндра
- Уточните условия эксплуатации (температура, среда, цикличность)
- Подберите тип крепления и материалы уплотнений
- Убедитесь в наличии сертификатов и гарантии
Для долговременной эксплуатации:
- Проведите правильный монтаж с соблюдением соосности
- Организуйте регулярное техническое обслуживание по графику
- Ведите журнал учёта отработанных циклов
- Своевременно меняйте рабочую жидкость и фильтры
- Контролируйте состояние хромового покрытия штока
- Не допускайте работы с превышением паспортных параметров
Когда обращаться к специалистам
Доверьте расчёт и подбор профессионалам в следующих случаях:
- Нестандартные условия эксплуатации (экстремальные температуры, агрессивные среды)
- Высокие требования к точности позиционирования (±0,1 мм и выше)
- Работа с опасными грузами или в системах повышенной ответственности
- Необходимость изготовления цилиндров по индивидуальным чертежам
- Проектирование сложных гидравлических систем
Компания АРИС обеспечивает комплексную поддержку — от консультаций по расчёту до поставки готового оборудования и постгарантийного обслуживания. Обращение к надёжному поставщику экономит время на поиск, гарантирует качество продукции и минимизирует риски эксплуатации.
Глоссарий терминов

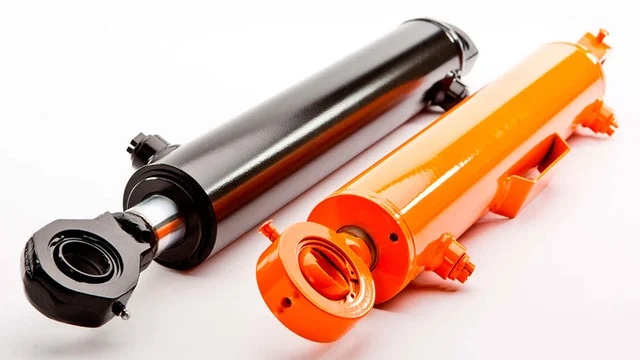

Гидроцилиндр — объёмный гидродвигатель возвратно-поступательного движения, преобразующий энергию потока рабочей жидкости в механическую энергию движения штока.
Рабочее давление — номинальное давление жидкости, при котором гидроцилиндр обеспечивает паспортные характеристики в течение всего срока службы.
Ход штока — максимальное линейное перемещение штока от одного крайнего положения до другого.
КПД гидроцилиндра — отношение полезной механической работы к затраченной гидравлической энергии, учитывает потери на трение и утечки.
Эффективная площадь поршня — площадь поверхности поршня, на которую действует давление рабочей жидкости для создания усилия.
Демпфирование — гашение скорости штока в конце хода для предотвращения ударных нагрузок на торцевые крышки цилиндра.
Гидрозамок — устройство для удержания штока в заданном положении при отсутствии давления или разрыве гидролиний.
